一、系統架構

1. 感知層

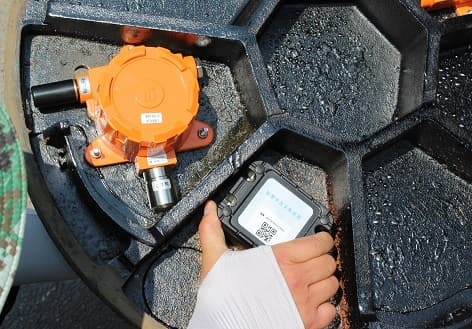

• 智能井蓋終端

• 傳感器集成：位移/傾斜、水位、氣體、壓力、溫濕度等

• 通信模塊：NB-IoT/LoRa/4G Cat.1（支持多模切換）

• 供電單元：鋰電池（續航5年）+ 太陽能板（可選）

2. 傳輸層

• 通信網絡

• 低功耗廣域網：NB-IoT基站（運營商網絡）或LoRa私有網關

• 邊緣計算節點：支持?jǐn)?shù)據預處理（過濾無效告警）

3. 平臺層

• 物聯網管理平臺

• 數據存儲：時序數據庫（如InfluxDB）

• 分析引擎：AI異常檢測（如LSTM預測井蓋沉降趨勢）

• 可視化：GIS地圖定位 + 三維狀態展示

4. 應用層

• 業務系統對接

• 市政管理：工單派發（聯動維修人員APP）

• 應急指揮：自動觸發排水泵/關閉燃?xì)忾y門

二、核心功能模塊

三、關鍵技術要求

1. 硬件性能

• 環境適應性

• 工作溫度：-40℃~85℃（嚴寒/高溫地區）

• 防護等級：IP68防水防塵 + IK10抗沖擊

• 可靠性

• 平均無故障時間（MTBF）：≥100,000小時

• 防拆設計：位移＞5mm觸發報警 + 自鎖結構

2. 通信協議

• 必選協議

• NB-IoT（3GPP Release 14，支持PSM省電模式）

• LoRaWAN（Class C設備，ADR速率自適應）

• 擴展協議

• MQTT-SN（衛星通信備份，適用于偏遠地區）

3. 數據安全

• 傳輸加密

• 支持國密SM2/SM4算法 + TLS 1.3

• 訪問控制

• RBAC權限管理（分市政/運維/公眾三級視圖）

• 設備雙向認證（一機一密 + 動態令牌）

4. 平臺能力

• 并發處理

• 支持10萬級設備接入（需分布式微服務架構）

• 開放接口

• RESTful API（符合《GB/T 34068-2017物聯網接口規范》）

• 標準協議對接：GB/T 28181（視頻監控）、HJ 212（環保數據）

四、典型應用場景

1. 城市道路監測

• 配置方案：

• 球墨鑄鐵井蓋 + 位移/壓力傳感器 + NB-IoT

• 功能：車輛碾壓統計 + 井蓋沉降預警

• 案例：
  北京市朝陽區部署2000套，道路塌陷事故減少65%

2. 地下綜合管廊

• 配置方案：

• 防爆不銹鋼井蓋 + 氣體/溫濕度傳感器 + 4G Cat.1

• 功能：可燃?xì)怏w泄漏報警 + 應急通風聯動

• 案例：
  雄安新區管廊項目，實現30秒內自動關閉危險區閥門

3. 智慧園區

• 配置方案：

• 復合材料井蓋 + 超聲波水位計 + LoRa

• 功能：內澇預警 + 自動啟動排水系統

• 案例：
  上海張江科學城，暴雨積水處置效率提升80%

五、部署與運維要點

1. 實施流程

1. 需求調研 → 2. 井蓋普查編碼 → 3. 傳感器選型 → 4. 網絡部署  5. 平臺搭建 → 6. 聯動測試 → 7. 人員培訓 → 8. 驗收交付

2. 成本控制

• 硬件：批量采購（≥500套）可降至1800元/套以下

• 通信：選擇NB-IoT定向流量包（約20元/年/設備）

• 維護：預測性維護減少30%現場巡檢成本

3. 常見問題解決

• 信號盲區：增補LoRa中繼器或微型基站

• 電池耗盡：更換支持無線充電的井蓋（如小米生態鏈方案）

• 數據孤島：通過OPC UA協議對接既有SCADA系統

六、行業前沿技術

1. 數字孿生

• 高精度BIM建模 + 實時數據映射（亞米級定位）

2. AI視頻分析

• 井蓋周邊異物識別（如堆積垃圾、違規停車）

3. 新能源供電

• 壓電發電（車輛碾壓能量回收） + 微型氫燃料電池

七、選型推薦

• 市政級平臺：華為云IoT + 正元地理井蓋終端

• 工業防爆場景：華榮科技Ex認證系統 + 霍尼韋爾氣體傳感器

• 低成本方案：移遠通信BC25模組 + 金鵬建材復合材料井蓋

系統建設需遵循 《智慧城市智能井蓋系統建設指南》（T/CECS 1126-2022），建議優先選擇通過 CCCF認證（消防產品合格評定中心） 的解決方案，并確保與城市級CIM（城市信息模型）平臺無縫集成。
